راهنمای جامع فنی تبدیل کابلی SMA مادگی به TS9 تبدیل کابلی

تبدیل کابلی SMA مادگی به TS9 یک رابط حیاتی در سیستم‌های ارتباطی مدرن محسوب می‌شود که امکان اتصال بین دستگاه‌های مختلف با استانداردهای متفاوت کانکتور را فراهم می‌کند. این کابل نقش کلیدی در انتقال بهینه سیگنال‌های RF ایفا می‌کند و به طور گسترده در کاربردهای مخابراتی، شبکه‌های بی‌سیم و سیستم‌های رادیویی مورد استفاده قرار می‌گیرد. در این مقاله به بررسی جامع ویژگی‌های فنی، مزایا، معایب و کاربردهای این تبدیل کابلی می‌پردازیم.

شناخت کانکتورها و مشخصات فنی

معرفی کانکتور SMA

کانکتور SMA که با نام کامل SubMiniature version A شناخته می‌شود، یکی از پرکاربردترین رابط‌های RF در صنعت مخابرات و الکترونیک محسوب می‌شود. این کانکتور با طراحی مستحکم و کارایی بالا، به عنوان یک استاندارد قابل اعتماد در انتقال سیگنال‌های فرکانس رادیویی مورد استفاده قرار می‌گیرد.

مشخصات فنی کلیدی

کانکتور SMA با امپدانس استاندارد 50 اهم طراحی شده است که به طور ویژه برای تطبیق امپدانس در سیستم‌های RF بهینه‌سازی شده است. این ویژگی تضمین می‌کند که سیگنال‌های فرکانس رادیویی با حداقل تلفات و بازتاب منتقل شوند.

از لحاظ محدوده فرکانسی، این کانکتور در مدل‌های استاندارد قابلیت کار تا 18 گیگاهرتز را دارد، در حالی که نمونه‌های پیشرفته‌تر آن می‌توانند تا فرکانس 26.5 گیگاهرتز را نیز پشتیبانی کنند. این گستره فرکانسی گسترده، امکان استفاده از آن را در کاربردهای مختلف فراهم می‌سازد.

مکانیزم اتصال پیچی (Threaded) این کانکتور یکی از نقاط قوت آن محسوب می‌شود. این طراحی نه تنها اتصالی پایدار ایجاد می‌کند، بلکه خاصیت ضد لرزش آن باعث می‌شود در محیط‌های پرتنش و لرزشی نیز عملکرد مطمئنی داشته باشد.

در زمینه تنوع محصول، کانکتور SMA در دو نوع مادگی (Female) و نری (Male) تولید می‌شود. این تنوع به مهندسان و طراحان سیستم‌ها این امکان را می‌دهد که با توجه به نیازهای خاص هر پروژه، انعطاف‌پذیری لازم را در طراحی سیستم‌های خود داشته باشند.

کاربردهای اصلی کانکتور SMA

کانکتور SMA به دلیل ویژگی‌های منحصر به فرد خود، در حوزه‌های متنوعی کاربرد دارد. در محیط‌های آزمایشگاهی، این کانکتور به طور گسترده در تجهیزات RF مانند آنالایزرهای شبکه و سیگنال ژنراتورها مورد استفاده قرار می‌گیرد، چرا که دقت بالا و پایداری سیگنال را تضمین می‌کند.

در بخش سیستم‌های راداری، کانکتور SMA هم در کاربردهای نظامی و هم در سیستم‌های هواشناسی نقش حیاتی ایفا می‌کند. طراحی مستحکم آن باعث شده برای استفاده در شرایط عملیاتی سخت کاملاً مناسب باشد.

صنعت مخابرات نیز به طور گسترده از این کانکتور بهره می‌برد، به ویژه در اتصال آنتن‌ها به تجهیزات پایه‌ای مخابراتی. این کانکتورها امکان انتقال سیگنال‌های با کیفیت بالا را در زیرساخت‌های مخابراتی فراهم می‌کنند.

در حوزه ناوبری و موقعیت‌یابی، کانکتور SMA در سیستم‌های GPS با دقت بالا به کار می‌رود. ویژگی‌های الکتریکی ممتاز آن باعث شده برای کاربردهایی که به دقت مکانی بالا نیاز دارند، گزینه‌ای ایده‌آل باشد.

جالب توجه است که حتی در تجهیزات پیشرفته پزشکی مانند دستگاه‌های تصویربرداری MRI و تجهیزات دیاگنوستیک نیز از کانکتور SMA استفاده می‌شود. این موضوع نشان‌دهنده قابلیت اطمینان بالا و عملکرد بی‌نقص این کانکتور در حساس‌ترین محیط‌های کاری است.

این کانکتور به دلیل ساختار مقاوم در برابر نویز و قابلیت اطمینان بالا، به ویژه در محیط‌های صنعتی و نظامی که نیاز به عملکرد پایدار در شرایط سخت وجود دارد، مورد توجه ویژه قرار گرفته است. طراحی فشرده آن (با قطر حدود 6mm) امکان استفاده در سیستم‌های با تراکم بالا را نیز فراهم می‌کند.

معرفی کانکتور TS9

کانکتور TS9 که با نام 9.5mm نیز شناخته می‌شود، یکی از کانکتورهای پرکاربرد در صنعت مخابرات و ارتباطات بی‌سیم است. این کانکتور با طراحی فشرده و عملکرد قابل اعتماد، به‌ویژه در دستگاه‌های همراه و تجهیزات اینترنت پرسرعت مورد استفاده قرار می‌گیرد.

مشخصات فنی کلیدی کانکتور TS9

کانکتور TS9 با امپدانس استاندارد 50 اهم طراحی شده است که امکان انتقال بهینه سیگنال‌های RF را با حداقل تلفات فراهم می‌کند. این ویژگی آن را به انتخابی ایده‌آل برای کاربردهای مخابراتی تبدیل کرده است.

از نظر محدوده فرکانسی، این کانکتور قادر به پشتیبانی از فرکانس‌های تا 6 گیگاهرتز می‌باشد که شامل پوشش شبکه‌های 4G/LTE و برخی از کاربردهای اولیه 5G است. این گستره فرکانسی، انعطاف‌پذیری مناسبی برای اکثر نیازهای ارتباطی فعلی ارائه می‌دهد.

مکانیزم اتصال فشاری (Push-on) این کانکتور یکی از مزایای بارز آن محسوب می‌شود. این طراحی هوشمندانه امکان اتصال سریع و آسان را بدون نیاز به ابزارهای خاص فراهم کرده و فرآیند نصب و تعویض را به شدت تسهیل می‌کند.

با قطر 9.5 میلی‌متر، کانکتور TS9 از طراحی بسیار جمع و جور و فشرده‌ای برخوردار است. این ویژگی آن را برای استفاده در دستگاه‌های قابل حمل و تجهیزاتی که محدودیت فضایی دارند، کاملاً مناسب ساخته است. اندازه کوچک آن همچنین امکان استفاده در سیستم‌های با تراکم بالا را نیز فراهم می‌آورد.

کاربردهای اصلی کانکتور TS9

کانکتور TS9 عمدتاً در مودم‌های همراه، روترهای بی‌سیم، و دستگاه‌های IoT استفاده می‌شود. این کانکتور به دلیل سایز کوچک و مکانیزم اتصال آسان، گزینه‌ای ایده‌آل برای تجهیزاتی است که نیاز به نصب سریع و بدون پیچیدگی دارند.

با توجه به محدوده فرکانسی آن، TS9 برای سیستم‌های مخابراتی، گیرنده‌های GPS، و برخی کاربردهای صنعتی نیز مناسب است. با این حال، در مقایسه با کانکتورهای پیشرفته‌تر مانند SMA، برای فرکانس‌های بالاتر از 6 گیگاهرتز کارایی محدودی دارد.

در نتیجه، TS9 یک کانکتور کاربردی و مقرون‌به‌صرفه برای ارتباطات بی‌سیم روزمره محسوب می‌شود که تعادل مناسبی بین عملکرد، اندازه، و سهولت استفاده برقرار کرده است.

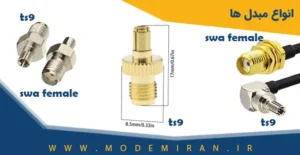

مشخصات فنی تبدیل کابلی

ساختار کابل

ساختار این کابل به گونه‌ای طراحی شده که عملکرد بهینه و دوام بالایی را تضمین کند. هادی مرکزی آن از مس با خلوص بالا (OFC) ساخته شده که باعث افزایش رسانایی و کاهش افت سیگنال می‌شود.

برای عایق‌کاری، از PTFE (تفلون) استفاده شده است که پایداری دی‌الکتریک بالایی دارد و مانع از نشت جریان و تداخل‌های ناخواسته می‌شود. این ویژگی باعث بهبود کیفیت انتقال داده و افزایش طول عمر کابل خواهد شد.

لایه محافظ این کابل شامل شیلد بافته‌شده مسی با 90% پوشش است که نقش مهمی در کاهش نویز و محافظت در برابر تداخل‌های الکترومغناطیسی ایفا می‌کند. علاوه بر این، فویل آلومینیومی به عنوان محافظ اضافه استفاده شده تا مقاومت بیشتری در برابر امواج مزاحم ایجاد کند.

در نهایت، روکش خارجی این کابل از PVC یا PE مقاوم در برابر UV ساخته شده که در برابر شرایط محیطی مختلف، از جمله نور خورشید و رطوبت، مقاومت بالایی دارد و از فرسودگی و آسیب‌دیدگی کابل جلوگیری می‌کند.

پارامترهای کلیدی

پارامتر	مقدار	توضیح
امپدانس	50Ω ±5%	استاندارد برای سیگنال‌های RF
VSWR	<1.5:1	نسبت موج ایستاده ولتاژ
افت سیگنال	<0.3dB/m	در 2.4GHz
تحمل توان	100W	در فرکانس‌های پایین
دمای کاری	-40°C تا +85°C

گواهی‌ها و استانداردها

این محصول دارای گواهی RoHS است که نشان‌دهنده عدم استفاده از مواد خطرناک در ساختار آن بوده و از نظر زیست‌محیطی ایمن محسوب می‌شود.

همچنین استاندارد IP67 را داراست که مقاومت بالایی در برابر آب و گردوغبار ارائه می‌دهد. این ویژگی باعث می‌شود که دستگاه در شرایط محیطی سخت، عملکرد مطلوبی داشته باشد.

علاوه بر این، محصول مطابق با استاندارد نظامی MIL-STD-348 برای اتصالات RF طراحی شده است که کیفیت و دوام بالایی را در حوزه ارتباطات رادیویی تضمین می‌کند.

مزایای تبدیل کابلی SMA به TS9

این کابل از نظر فنی دارای کیفیت بالایی در انتقال سیگنال است. استفاده از مواد باکیفیت باعث کاهش تلفات تا 30 درصد نسبت به کابل‌های معمولی شده و پایداری امپدانس را در طول کابل حفظ می‌کند. همچنین، به‌کارگیری مس با خلوص بالا باعث کاهش اثر پوستی (Skin Effect) شده و عملکرد بهینه را تضمین می‌کند.

انعطاف‌پذیری این سیستم یکی دیگر از مزایای آن است. این کابل امکان اتصال تجهیزات با استانداردهای مختلف را فراهم کرده و یک راه‌حل مقرون‌به‌صرفه برای ارتقای سیستم‌های قدیمی محسوب می‌شود. این ویژگی به کاربران اجازه می‌دهد تا بدون نیاز به تعویض کامل سیستم، عملکرد آن را بهبود دهند.

از نظر کاربردی، نصب این کابل بسیار آسان بوده و نیازی به ابزارهای خاص ندارد. علاوه بر این، عمر طولانی آن تضمین شده و قابلیت تحمل بیش از 5000 بار اتصال و قطع را دارد. همچنین، در صورت نیاز به تعمیر، امکان تعویض جداگانه کانکتورها فراهم شده که هزینه‌های نگهداری را کاهش می‌دهد.

معایب و محدودیت‌ها

یکی از چالش‌های فنی این کابل، حساسیت به خمش است. برای جلوگیری از آسیب به ساختار داخلی و افت کیفیت سیگنال، توصیه می‌شود شعاع خمش حداقل 5 برابر قطر کابل باشد. همچنین، در صورت عدم پیچش کامل اتصال SMA، ممکن است سیگنال به‌طور ناقص منتقل شود و باعث قطعی ارتباط شود.

از نظر محدودیت‌های کاربردی، این کابل قابلیت استفاده در فرکانس‌های بالای 6GHz را ندارد و عملکرد آن در این محدوده مختل می‌شود. علاوه بر این، طول کابل نیز باید محدود باشد، به‌طوری‌که حداکثر طول توصیه شده 50 سانتی‌متر است تا از افت سیگنال جلوگیری شود و انتقال داده با کیفیت مطلوب انجام گیرد.

کاربردهای تخصصی

در سیستم‌های مخابراتی، این کابل برای اتصال آنتن‌های ماکروسلولی به واحدهای RRU مورد استفاده قرار می‌گیرد. همچنین، به عنوان رابط بین BTS و سیستم‌های مایکروویو عمل می‌کند و در انتقال داده‌ها با کیفیت بالا نقش مهمی دارد.

در شبکه‌های بی‌سیم، این کابل به اتصال روترهای صنعتی به آنتن‌های جهت‌دار کمک می‌کند و در راه‌اندازی پیوندهای PTP در باندهای ISM مورد استفاده قرار می‌گیرد. این قابلیت باعث افزایش کارایی و پایداری ارتباطات بی‌سیم در محیط‌های صنعتی و تجاری می‌شود.

در کاربردهای نظامی و فضایی، این کابل در سیستم‌های ارتباطی میدانی به کار گرفته می‌شود. همچنین، برای تجهیزات راداری قابل حمل مناسب است و به انتقال داده‌های حساس با دقت بالا کمک می‌کند.

راهنمای انتخاب و خرید

در انتخاب کابل مناسب، توجه به جنس کانکتور اهمیت زیادی دارد. کانکتورهایی با روکش طلا ترجیح داده می‌شوند، زیرا مقاومت بالایی در برابر خوردگی دارند و باعث بهبود کیفیت انتقال سیگنال می‌شوند.

نوع شیلد نیز تأثیر مستقیمی بر عملکرد کابل دارد. استفاده از شیلد مضاعف باعث کاهش نویز و تداخل‌های الکترومغناطیسی شده و پایداری سیگنال را افزایش می‌دهد. این ویژگی به‌ویژه در محیط‌های پرتداخل اهمیت بیشتری پیدا می‌کند.

طول کابل باید متناسب با نیاز انتخاب شود، زیرا کابل‌های بلندتر ممکن است باعث افت سیگنال شوند. بنابراین، در هنگام خرید، باید به تناسب طول کابل با کاربرد مورد نظر توجه کرد.

گواهی‌های کیفیت یکی دیگر از معیارهای مهم انتخاب کابل است. تأییدیه‌های استاندارد نشان‌دهنده رعایت معیارهای فنی و کیفیت بالا در ساخت کابل هستند و تضمین‌کننده عملکرد مناسب آن در طول زمان خواهند بود.

نتیجه‌گیری

تبدیل کابلی SMA به TS9 با وجود محدودیت‌هایش، راه‌حلی ضروری در صنعت ارتباطات محسوب می‌شود. با انتخاب محصول باکیفیت و نصب صحیح، می‌توان بهره‌وری سیستم‌های RF را به میزان قابل توجهی افزایش داد. پیشنهاد می‌شود برای کاربردهای حساس از محصولات دارای گواهی‌های معتبر بین‌المللی استفاده شود.

پرسش‌های متداول:

آیا می‌توان از این کابل برای اتصال مودم 5G استفاده کرد؟
- بله، در صورت پشتیبانی از فرکانس‌های مربوطه.
تفاوت SMA معمولی با SMA Reverse چیست؟
- در پیکربندی نری/مادگی متفاوت هستند.
طول بهینه کابل چقدر باید باشد؟
- برای فرکانس‌های بالا حداکثر 30cm توصیه می‌شود.
